REZULTATE

Etapa III

Elaborarea si caracterizarea unor materiale ceramice cu proprietati dielectrice utilizabile in domeniul microundelor

-Caracterizarea unor materiale ceramice destinate domeniului microundelor-

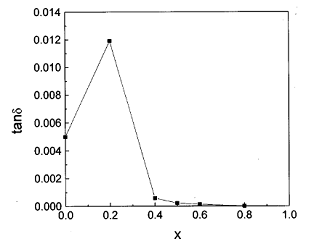

Fig 3-42
 Variatia pierderilor dielectrice in (1-x)Pb(Mg1/3Nb2/3)O3 /xCaTiO3 in functie de continutul de CaTiO3

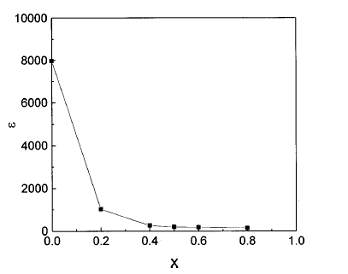

Fig 3-42b
Variatia permitivitatii dielectrice pentru (1-x)Pb(Mg1/3Nb2/3)O3   /xCaTiO3 in functie de continutul de CaTiO3

Parametri dielectrici obtinuti

x

f0

εr

Qf  (GHz)

tf  (ppm/°C)

0,5

3,88

186,3

1190

520

0,6

4,06

172,6

1930

469
