Etapa III. Dispozitive de microunde pe medii EMBG - FAZA 6:

Realizarea si caracterizarea structurilor de dispozitive de microunde

Proiectarea si realizarea mastilor de executie tehnologica

 E3F6Fig1   E3F6Fig
(a)                                                 (b)
Fig.1. Configuratia pentru realizarea circuitului cu linii microstrip (a) si circuitul echivalent (b), pentru o celula CRLH in PI

E3F6Fig2aE2F6Fig2b
(a)                                                                                       (b)

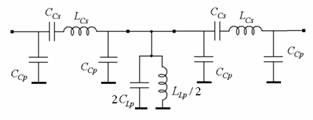

Fig. 2. Configuratia pentru realizarea circuitului cu linii microstrip (a) si circuitul echivalent (b), pentru o celula CRLH in T.
