|
|
Rezultate
Rezultate- etapa 2, iunie 2018
Principalele activitati desfasurate in cadrul etapei a doua au fost:
- Proiectare dispozitive test
- Realizare dispozitive test utilizand tehnologiile elaborate pentru
- Caracterizare dispozitivelor test
- Imbunatatire procese tehnologice, daca e cazul si elaborare flux tehnologic final
- Diseminare
Principalele realizari sunt:
- Realizarea experimentala, utilizand procese tehnologice optimizate pe baza experimentelor efectuate in etapa anterioara a urmatoarelor tipuri de fotodetectoare:
- fotodetectoare pe baza de puncte cuantice de PbS –PbS QDs si respectiv compozit PbS QDs- nanoparticule de Ag (Ag NP) cu responsivitate ridicata in domeniul SWIR
- fotodetectoare pe baza de hetrojonctiune de volum nanofire ZnO- compozuit PbS QDs- cu raspuns spectral larg (300-1600 nm);
- Caracterizarea dispozitivelor
- S-a demonstrat ca tehnologiile elaborate permit realizare de fotodetectoare pentru domeniul spectral SWIR, cat si cu banda spectala larga UV-SWIR
- In cazul detectoarelor de tip fotoconductiv s-a demonstrat ca prin utilizarea nanoparticulelor de Ag se reduce curentul de intuneric si se imbunantateste responsivitatea cu peste 30%.
- Fotodetectoarele cu joctiune de volum prezinta o caracteristica spectrala larga (300- 1600 nm) cu maxime in UV, verde (~500 nm), NIR (la 1100 nm si SWIR -la 1450 nm, fiind deci utilizable in detectia multispectrala.
- Elaborarea unui proces tehnologic imbunatatit pentru fotodetectoare pe baza de hetrojonctiune de volum nanofire ZnO- compozit PbS QDs care are ca efect cresterearesponsivitatii cu peste 30%.
- Elaborarea fluxurilor tehnologice finale pentru modelel experimentale de tehnologie
- Diseminarea rezultatelor: 2 comunicari si prezentate la conferinte internationale

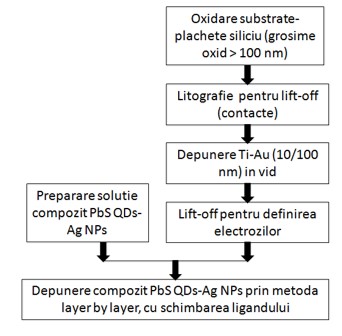

Flux tehnolgic realizare detectoare fotoconductive

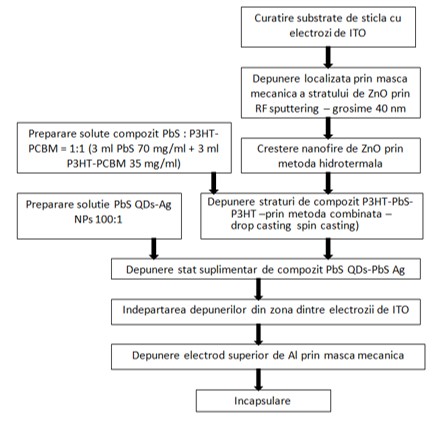

Flux tehnolgic realizare detectoare cu heterojonctiune de volum ZnO NWs- PbS/Ag:P3HT:PCBM
|
